OTDR QX65

  • Kompletní výběr rozsahu
  • Široký dynamický rozsah 30–45 dB
  • Až 9 OTDR modelů k výběru
  • Pět volitelných modulů dle přizpůsobení
  • Pokročilá analýza záznamů
  • Testování ve 4 bodech
  • Obousměrné testování
  • Analýza více záznamů současně
Kde koupit
Datasheet

OTDR QX65-P2 pro testování SM a GPON sítí nabízí špičkový výkon díky zcela novému algoritmu, baterii s velkou kapacitou a uživatelsky přívětivému 7″ displeji. Zajišťuje kvalitu měření a zvyšuje efektivitu práce.


Nejen OTDR
  • VNC / GPS / WiFi
  • OPM (Modul optického výkonového měřiče)
  • SLS (Modul stabilizovaného světelného zdroje)
  • VFL (Modul vizuálního lokalizátoru poruch)
  • RJ45 (Modul testování sítě)
  • FIP (Modul inspekce čela optického konektoru + analytická funkce)

    • * Modul FIP umožňuje nejprve detekci čel konektorů a následně OTDR testování spoje. Jedná se o volitelné příslušenství

    Snadná obsluha
  • 7″ barevný dotykový LCD displej
  • Rychlé generování PDF zpráv
  • F/P analytická funkce vyhodnocení
  • Chytrá mapa pro grafickou analýzu spojů


    • Přehled modelů Komshine QX65

    Typ vlákna Typ spoje Oblast Aplikace (měření živých a temných vláken) Model / Popis Vlnová délka (nm) a Dynamický rozsah (dB)
    SM (jednovidové) Přístupová síť Síť pro přístup QX65-S1 (základní model) 1310/32, 1550/30
    SM (jednovidové) Přístupová síť / Metropolitní síť QX65-S2 (základní model) 1550/33, 1310/35, 1550/30, 1625/28, 1310/32
    SM (jednovidové) QX65-P1 (3 vlnové délky + živý model) 1310/38, 1550/36, 1625/34
    SM (jednovidové) QX65-P2 (vlnové délky s vysokým dynamickým rozsahem + živý model) 1310/38, 1550/36, 1625/34
    SM (jednovidové) Metropolitní síť / Jádrová síť QX65-S3 (standardní model) 1310/40, 1550/38
    SM (jednovidové) QX65-S4 (model s vysokým dynamickým rozsahem) 1310/42, 1550/40
    SM (jednovidové) QX65-S5 (model se super vysokým dynamickým rozsahem) 1310/45, 1550/43
    MM (vícevidové) LAN QX65-M (MM model) 850/20, 1300/22
    MM (vícevidové) QX65-MS (SM & MM model) 850/20, 1300/22, 1310/32, 1550/30

    Porovnání specifikací modelů Komshine QX65

    Parametr QX65-S1 QX65-S2 QX65-S3 QX65-S4 QX65-P1 QX65-P2 QX65-M QX65-MS QX65-S5
    Vlnová délka (nm) 1310/1550 1310/1550 1310/1550 1310/1550 1310/1550/1625 (vestavěný filtr) 1310/1550/1625 (vestavěný filtr) 850/1300 850/1300+1310/1550 1310/1550
    Dynamický rozsah (dB) 32/30 35/33 40/38 42/40 32/30/28 38/36/34 20/22 20/22, 32/30 45/43
    Počet optických portů 1 1 1 1 2 2 1 2 1
    Mrtvá zóna události (m) 0.8 0.8 0.8 0.8 1 1 1.5 SM≤1; MM≤1.5 0.8
    Mrtvá zóna útlumu (m) 3 3 2.5 2.5 3 3 5 SM≤3.5; MM≤5 2.5
    Měření splitterů Max 1:32 Max 1:64 Max 1:128 Max 1:128 Max 1:32 Max 1:64 × Max 1:32 Max 1:128
    Měření více vláken × × × × × × ✓ ✓ ✓
    Měření více pulzů × × × × × × × ✓ ✓

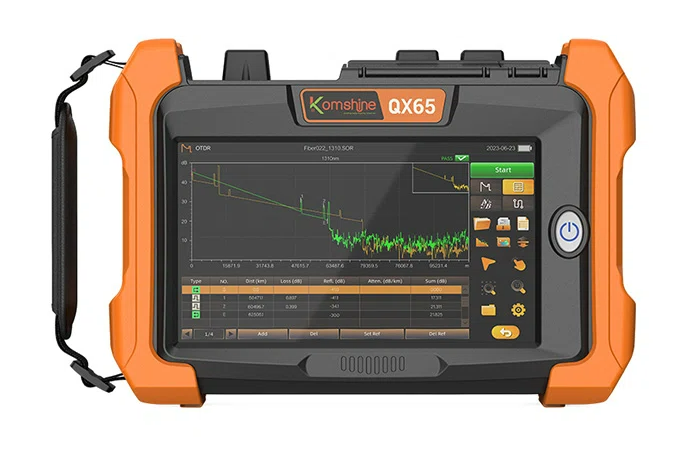

    qx65_1

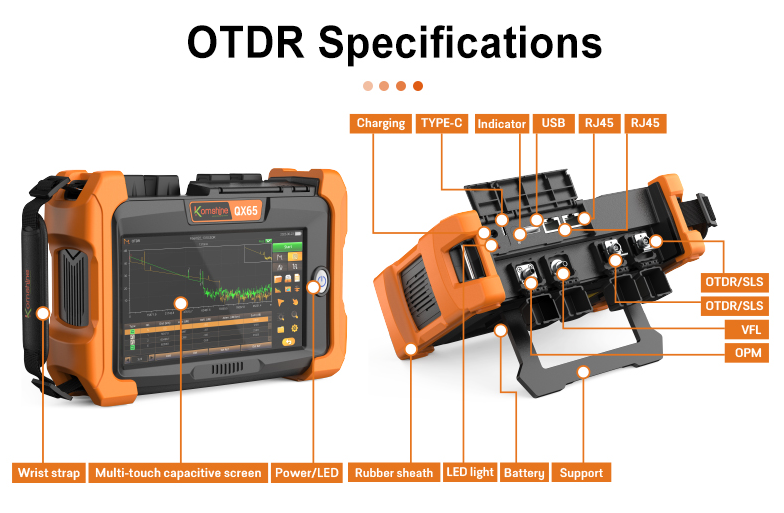

    qx65_5

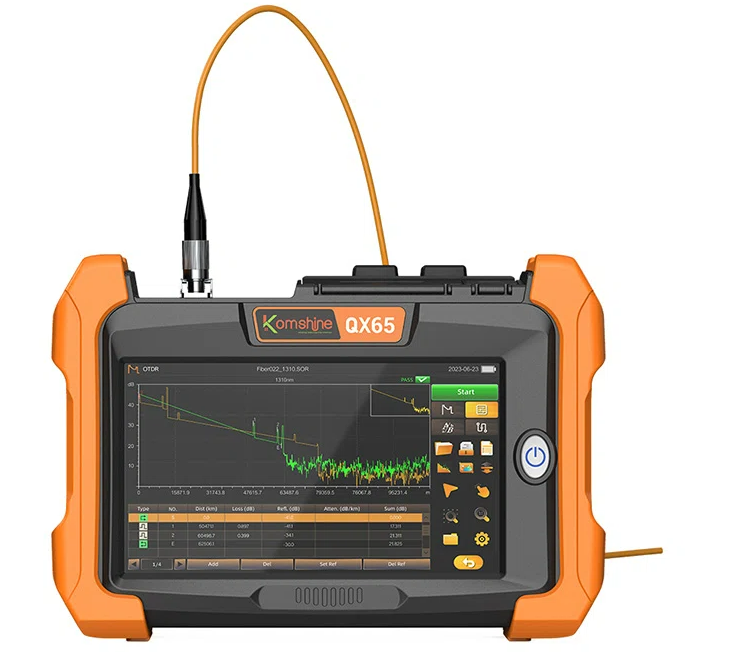

    qx65_3

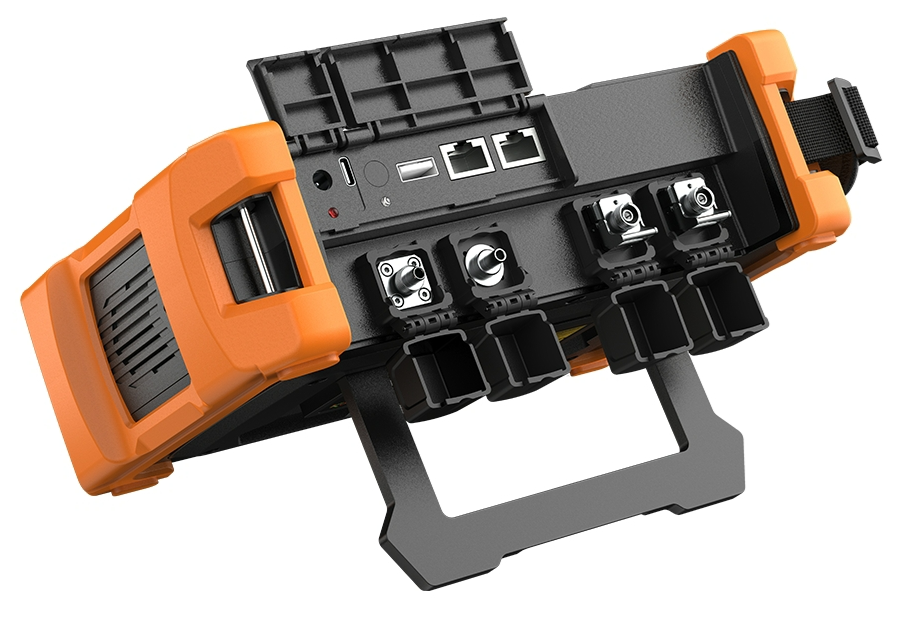

    qx65_4

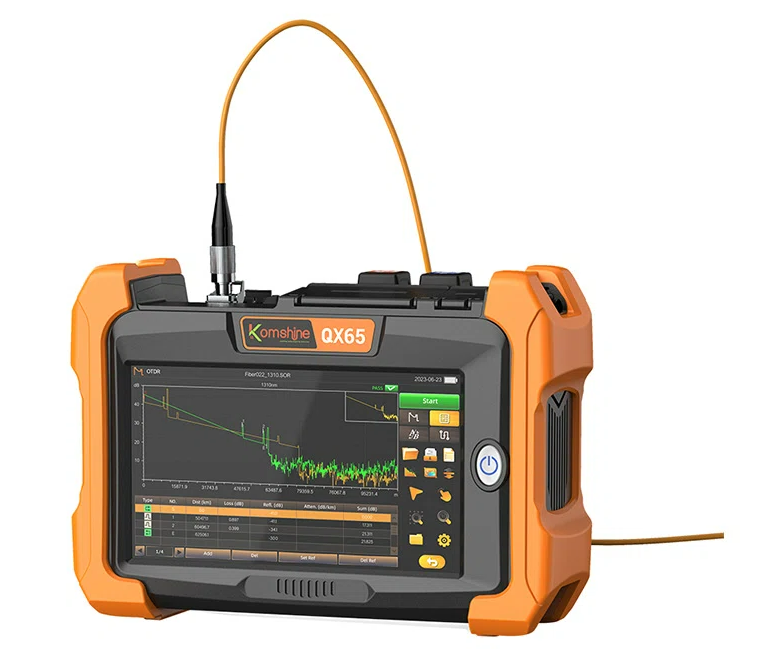

    qx65_2
