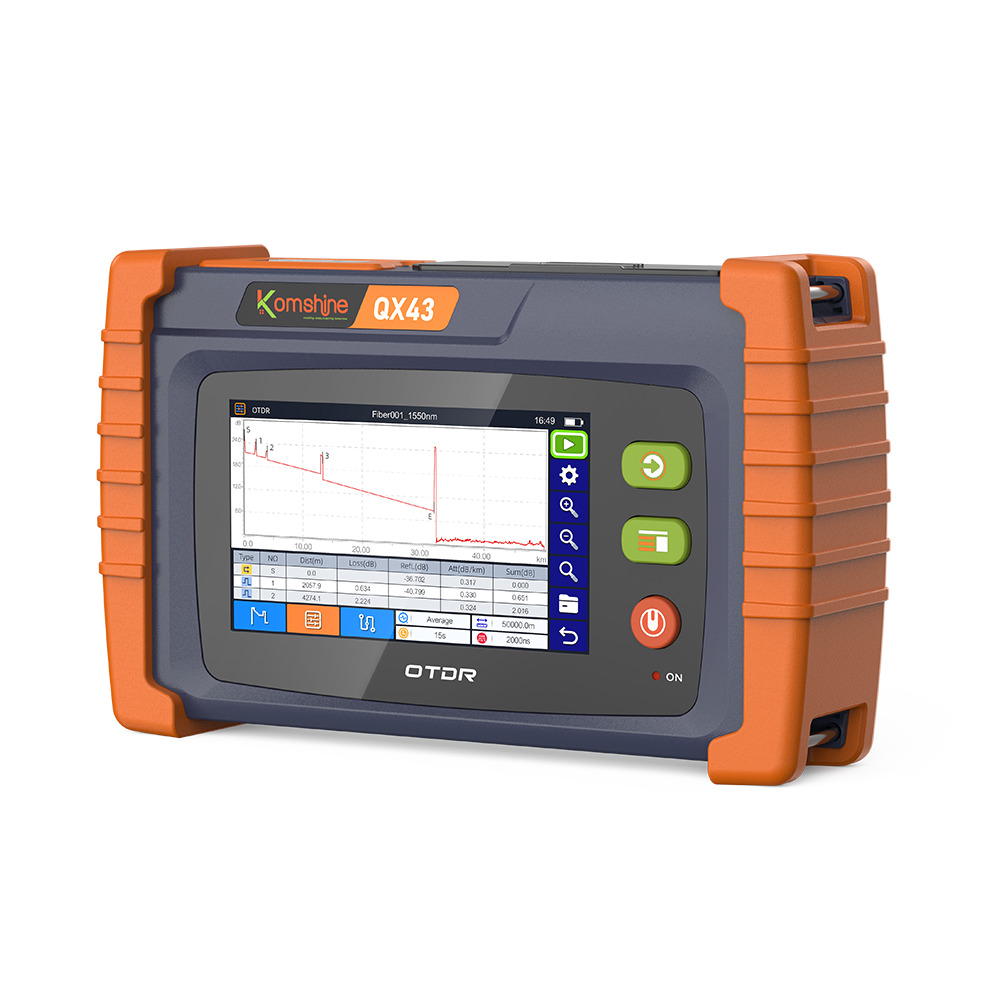

Multifunkční OTDR QX43

Tento multifunkční nástroj obsahuje v jednom přístroji 5 nástrojů pro testování.

Díky těmto funkcím máte vždy kompletní vybavení po ruce – ideální řešení pro každého technika do auta.

Hlavní výhody:

Vše v jednom – OTDR, VFL, OPM a SLS v jediném zařízení

Praktické použití – perfektní nástroj pro instalace i servisní zásahy

Referenční měření – při zprovoznění získáte kompletní parametry trasy, které snadno porovnáte při pozdějších kontrolách

Kompaktní a lehký – snadno se vejde do kufru servisního vozu

Bezkonkurenční cena – plnohodnotný OTDR dostupný pro každého

Specifikace zařízení

Modul	Parametr	Hodnota
OTDR	Vlnová délka (nm)	1310/1550
	Dynamický rozsah (dB)	26/24
	Mrtvá zóna události (m)	≤ 1.5
	Mrtvá zóna útlumu (m)	≤ 5
	Počet optických rozhraní	1x SC/UPC
	Použitelné optické vlákno	SM
	Rozsah (Km)	0.5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150
	Přesnost vzdálenosti (m)	± (1 metr + měřená vzdálenost × 2 × 10^-5 + rozlišení sběrného bodu)
	Šířka pulzu (ns)	≥ 15000
	Počet vzorkovacích bodů	5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000
	Rozlišení vzorkování (m)	0.04
	Přesnost ztráty (útlumu)	± 0.03 dB/dB
	Přesnost odrazu	± 2 dB
OPM	Rozsah měřených vlnových délek	800~1650nm
	Vlnová délka (nm)	850, 1300, 1310, 1490, 1550, 1625, 1650
	Rozsah měřeného výkonu	-70~6dBm
	Přesnost měření	<(±0.2dB nebo ±5%)
	Rozlišení displeje	0.01dB
	Rozhraní měřiče výkonu	FC/UPC + 2.5mm Univerzální konektor
Modul stabilního zdroje světla	Vlnová délka (nm)	1310/1550
	Výstupní výkon	≥-10dBm
	Modulační frekvence	CW, 270Hz, 1kHz, 2kHz
	Bezpečnostní třída laseru	Třída 1M nebo Třída 1
	Vestavěné rozhraní optického vlákna	Optický port OTDR
VFL	Vlnová délka (nm)	650
	Výstupní výkon	10mW
	Modulační režim	CW, CHOP (2 Hz)
	Bezpečnostní třída laseru	Třída 3R
RJ45	Použitelný síťový kabel	CAT5, CAT6
	Délka zarovnání	300m
	Maximální vzdálenost přenosu zvuku	300m
